Carbide Turning Inserts


SEC-A-CARBIDE-INSERTS-2016-60-61 (1)_pag

SEC-A-CARBIDE-INSERTS-2016-60-61%20(1)_p

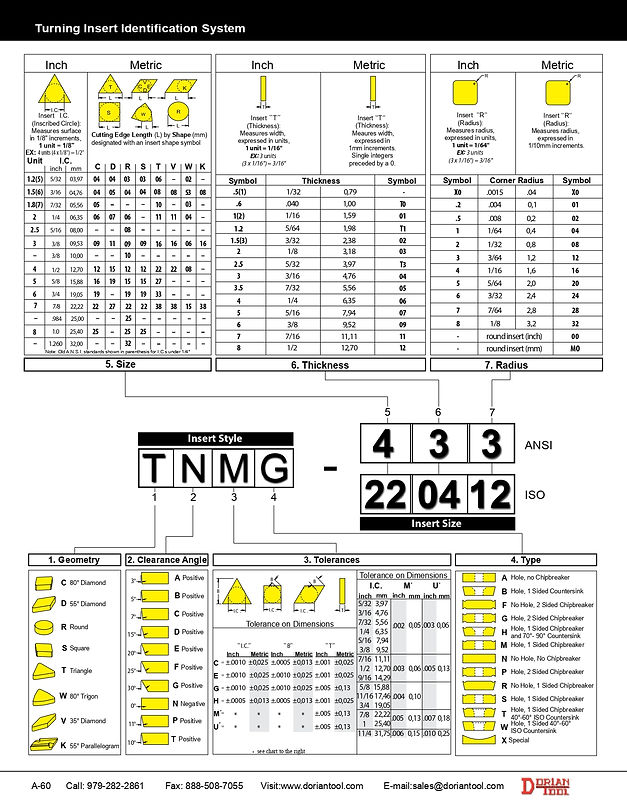

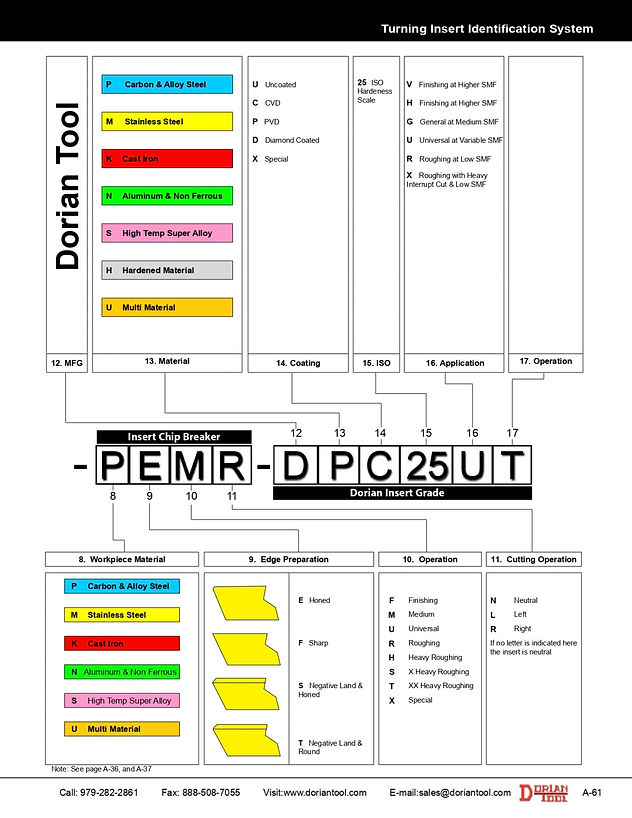

ANSI: TNMG - 433 - PEMR - DPC25UT

ISO: TNMG - 22 04 12 - PEMR - DPC25UT

Ejemplo:

  1. T (Triángulo): Geometría

  2. N (Negativo): Ángulo de desahogo

  3. M : Tolerancia

  4. G (Inserto con agujero, rompeviruta en ambos lados): Tipo

  5. 4 / 22 (1/2") : Tamaño del Inserto

  6. 3 / 04 (3/16"): Espesor

  7. 3 / 12 (3/64"): Radio

  8. P (Acero): Material

  9. E (Honeado (Chaflán) ): Preparación de Filo

  10. M (Media): Operación

  11. R (Derecha): Dirección de corte

  12. D (Dorian Tool): Fabricante

  13. P (Acero): Material

  14. C (CVD): Recubrimiento

  15. 25 : ISO dureza

  16. U (Universal): Aplicación

  17. T : Operación



Geometría

Característica física de un inserto que diferencia su forma de otra.

Tolerancia de Geometría

La desviación permitida de todas las dimensiones del inserto.

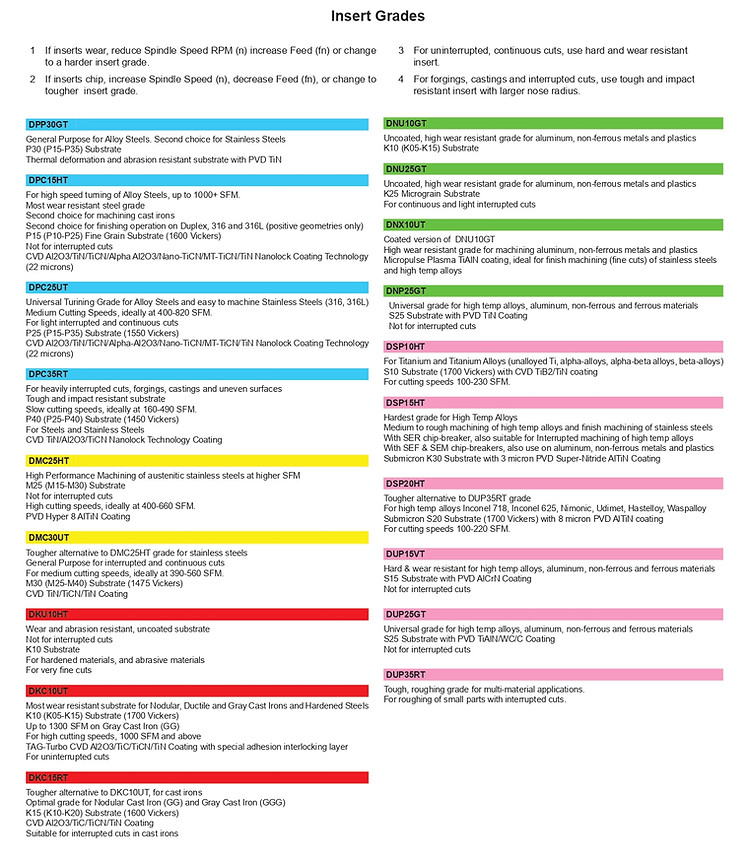

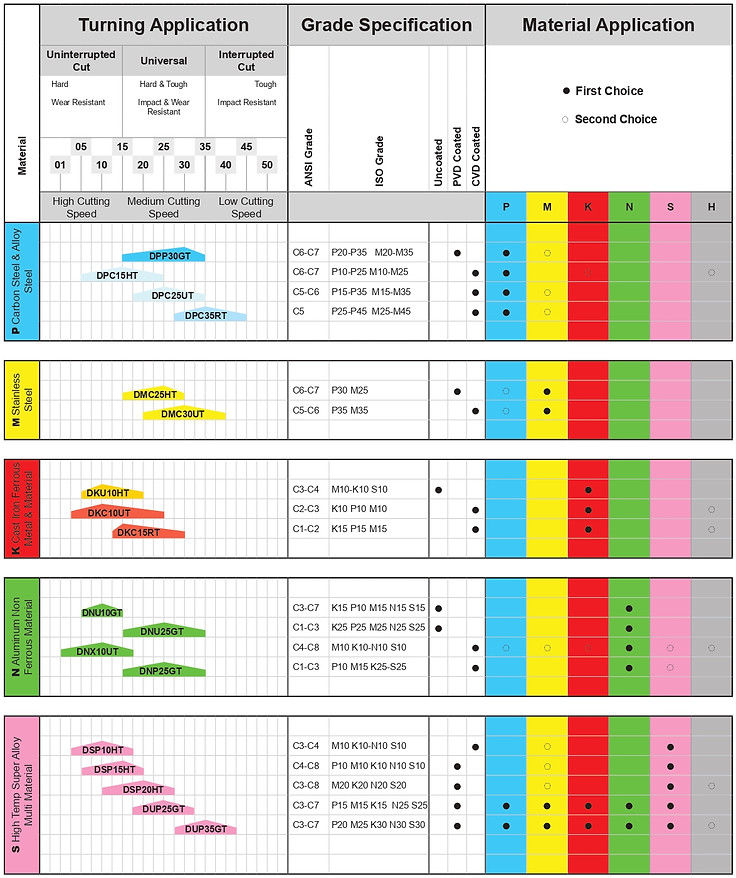

Grado

Combinación de sustrato y recubrimiento que determina la dureza inserto para su aplicación en el material.

Recubrimiento

Capa fina de titanio nitrato en la superficie del inserto que permite mayores velocidades de corte, resistencia al desgaste y mayor vida útil.

Ángulo de Corte

Ángulo formado en el inserto desde el área de la superficie superior y la parte inferior del área de flujo de virutas cuando el insertos se encuentra paralelo a la superficie.

Ángulo de Desahogo

Ángulo medido desde la línea vertical perpendicular al filo del inserto y la cara de corte del inserto.
