Square Shank Toolholders

READ MORE

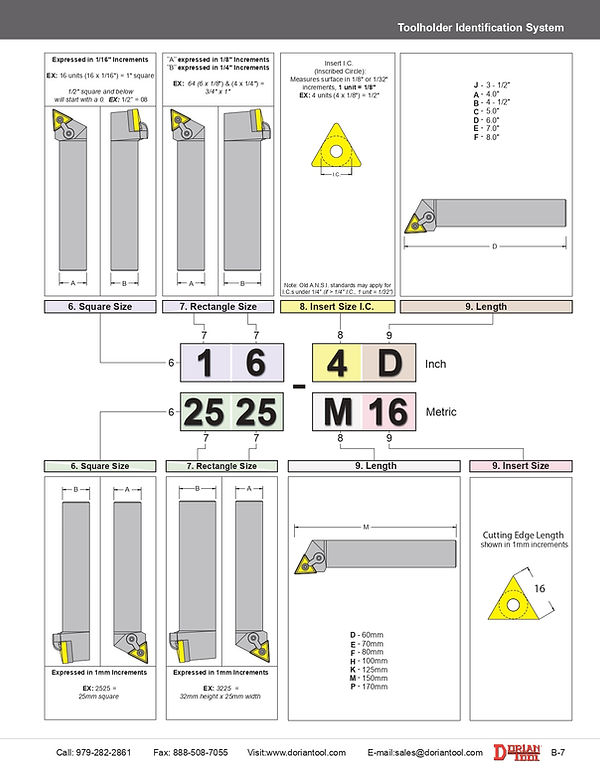

PULGADAS: MCLNR - 1 6 - 4D

MÉTRICO: MCLNR - 25 25 - M16

Ejemplo:

  1. M (multi-lock): Método de sujeción

  2. C (80° diamante): Geometría

  3. L (Edge angle offset)Estilo

  4. (Negativo 0°): Ángulo de desahogo del inserto

  5. R (Derecho): Derecho, izquierdo o neutral

  6. 1 / 25 : Medida zanco cuadrado

  7. 6 / 25 : Medida zanco rectangular

  8. 4 / 16 (1/2" / 16mm): Tamaño del inserto

  9. D / M (6" / 150mm): Longitud

Operaciones

Torneado

Careado

Perfilado Externo

Perfilado Interno

Chaflán

Desbaste

Estilos de Portainsertos

Flechas Indican Dirección de Corte
